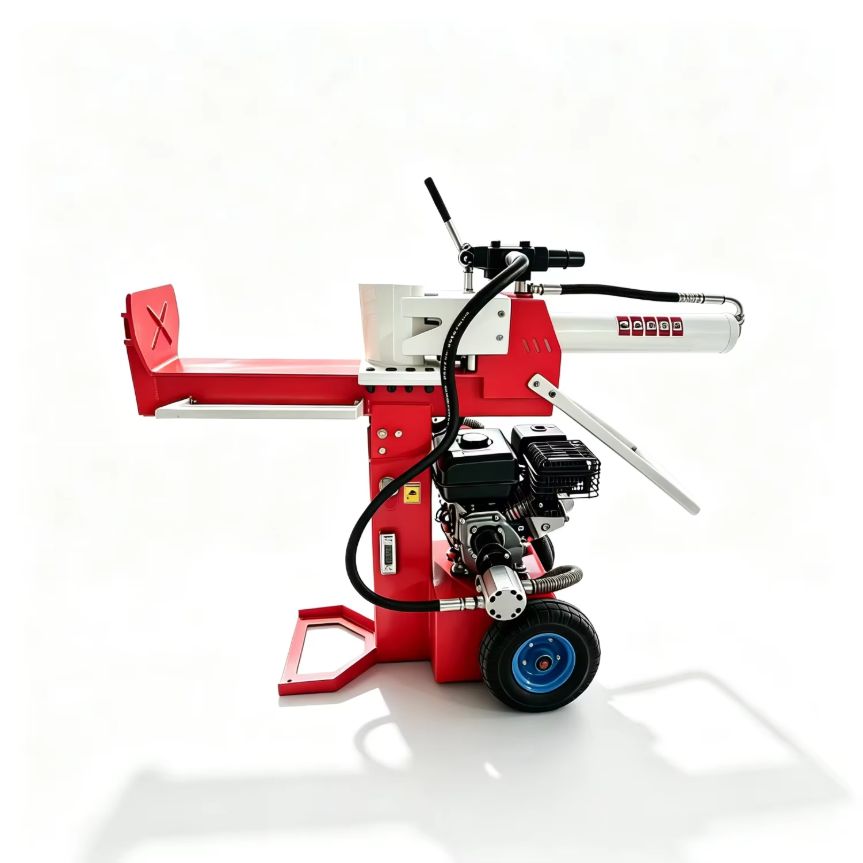

15T Horizontaler Vertikaler Hydraulischer Holzspalter

Der 15T Horizontal-Vertikal-Hydraulik-Holzspalter ist für Käufer konzipiert, die eine kompakte Maschine mit zwei praktischen Betriebspositionen benötigen.Im horizontalen Modus bietet er eine vertraute Arbeitsfläche für routinemäßiges Spalten. Wenn ein Stamm zu schwer ist, um ihn bequem anzuheben, kann der Balken um 90 Grad für den vertikalen Betrieb gedreht werden, sodass der Stamm nahe am Boden bleiben kann. Diese Anordnung reduziert unnötiges Anheben, während die hydraulische Spaltkraft für die gewöhnliche Brennholzvorbereitung, Instandhaltung auf dem Bauernhof, Holzlagerplätze und die saisonale Holzverarbeitung verfügbar bleibt.

Diese Konfiguration verwendet einen luftgekühlten Runtong-180-ccm-Viertakt-Benzinmotor mit OHV-Layout und Zylinderlaufbuchse aus Gusseisen. Elektrostart und manueller Seilzugstart sind bei der angegebenen Motorkonfiguration beide verfügbar. Der 3,6-L-Kraftstofftank unterstützt mobile Arbeiten, bei denen keine feste Stromversorgung verfügbar ist. Die Maschine verwendet einen Spalthub von 520 mm, eine Zylinderbohrung von 70 mm, einen Arbeitsdruck von 16–22 MPa, eine Hydraulikpumpe CBT1/4.2 und ein manuelles 40-L-Dreiwege-Steuerventil. Das Hydrauliksystem verwendet Hydrauliköl Nr. 46 mit einer angegebenen Kapazität von 5–6,5 L.

Technische Daten des 15T Hydraulik-Holzspalters

Horizontale und vertikale Arbeitspositionen

Das Hauptbedienungsmerkmal ist die Möglichkeit, den Spalter entweder in horizontaler oder vertikaler Position zu verwenden. Der horizontale Betrieb eignet sich für Stämme, die ohne übermäßigen Kraftaufwand auf den Balken gelegt werden können. Er bietet dem Bediener eine konventionelle Arbeitshöhe und eine klare Sicht auf den Keil und die Druckplatte. Der vertikale Betrieb ist für schwerere Stücke gedacht, die unbequem zu heben sind. Durch Ändern der Arbeitsposition um 90 Grad kann der Bediener den Stamm nahe am Boden halten und ihn am Keil ausrichten. Die Positionsänderung verändert nicht die angegebene Spaltkraftkonfiguration von 15 Tonnen.

Das Dual-Positions-Design ist nützlich, wenn eine Arbeitscharge gemischte Stammgrößen enthält. Kleinere Stücke können horizontal verarbeitet werden, während größere Stücke vertikal bearbeitet werden können, ohne dass eine separate Maschine erforderlich ist.

Runtong 180-ccm-Benzinmotor

Als Antriebsaggregat ist ein luftgekühlter Runtong-180-ccm-Viertakt-Benzinmotor angegeben. Seine OHV-Bauweise und die Zylinderlaufbuchse aus Gusseisen sind für den praktischen Einsatz in Außenmaschinen ausgewählt. Die Motorkonfiguration unterstützt sowohl Elektrostart als auch manuellen Seilzugstart, wodurch der Bediener zwei Startmethoden hat.

Die Motorauswahl kann vor der Produktion besprochen werden, wenn ein Zielmarkt oder Kundenwünsche eine andere Konfiguration erfordern.

Hydraulisches Spaltsystem

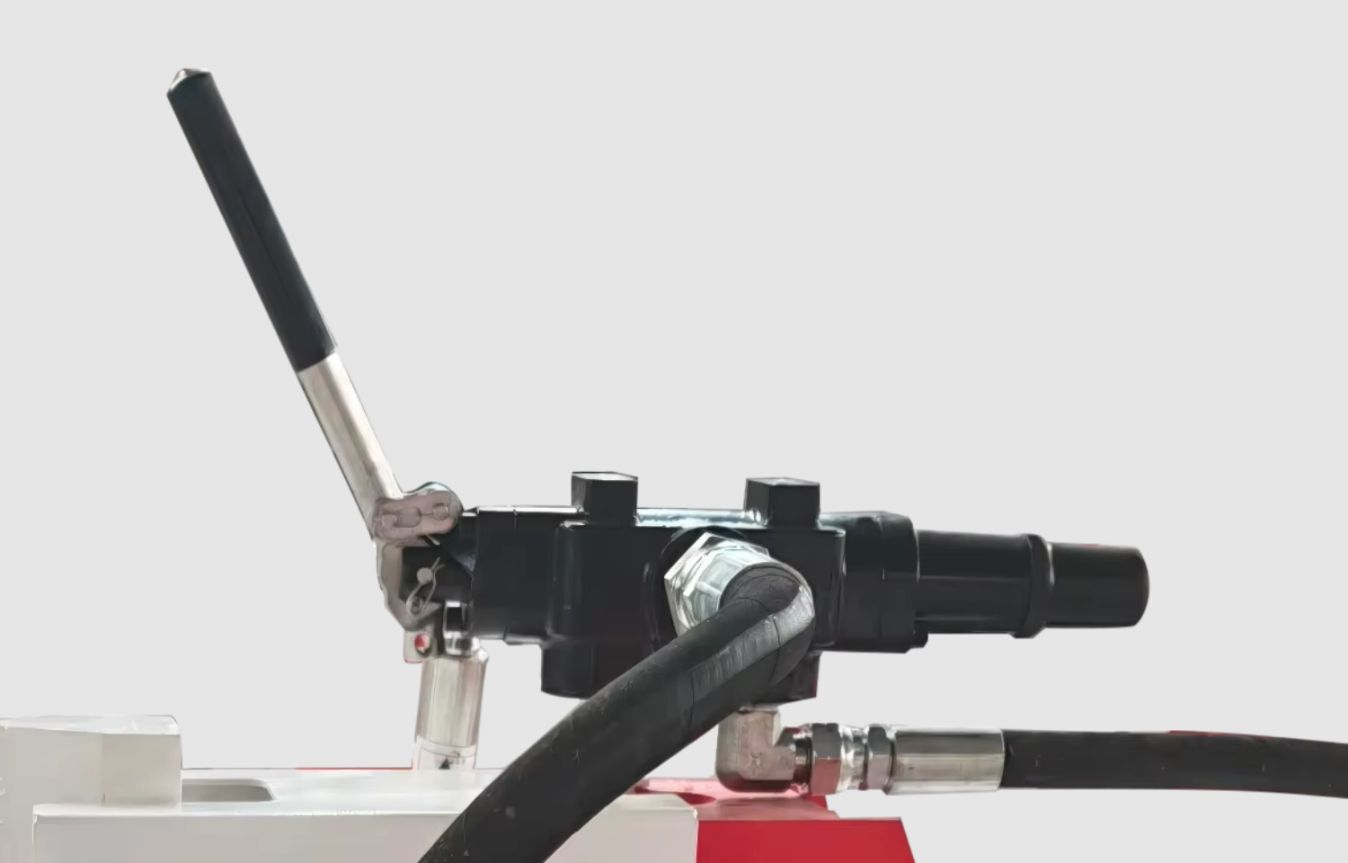

Der Hydraulikkreis basiert auf einer CBT1/4.2-Pumpe und einem 40-L-Dreiwege-Handsteuerventil. Der angegebene Arbeitsdruckbereich liegt bei 16–22 MPa, und der Zylinderbohrungsdurchmesser beträgt 70 mm. Das System verwendet Hydrauliköl Nr. 46 mit einem angegebenen Fassungsvermögen von 5–6,5 L.

Das Dreiwege-Handventil ermöglicht dem Bediener die direkte Steuerung der Hydraulikbewegung. Vor dem Betrieb sollten der Hydraulikölstand, der Zustand der Schläuche, die Anschlüsse und das Ansprechverhalten der Steuerung geprüft werden.

520 mm Spalthub und 15-Sekunden-Zyklus

Der Standard-Spalthub beträgt 520 mm, und die angegebene Zykluszeit beträgt 15 Sekunden. Ein individueller Hub kann besprochen werden, wenn der Käufer eine definierte Brennholzlänge oder eine besondere Produktionsanforderung hat.

Der Hub von 520 mm ist darauf ausgelegt, gängige Anforderungen an die Brennholzaufbereitung abzudecken und gleichzeitig die Maschine kompakt zu halten.

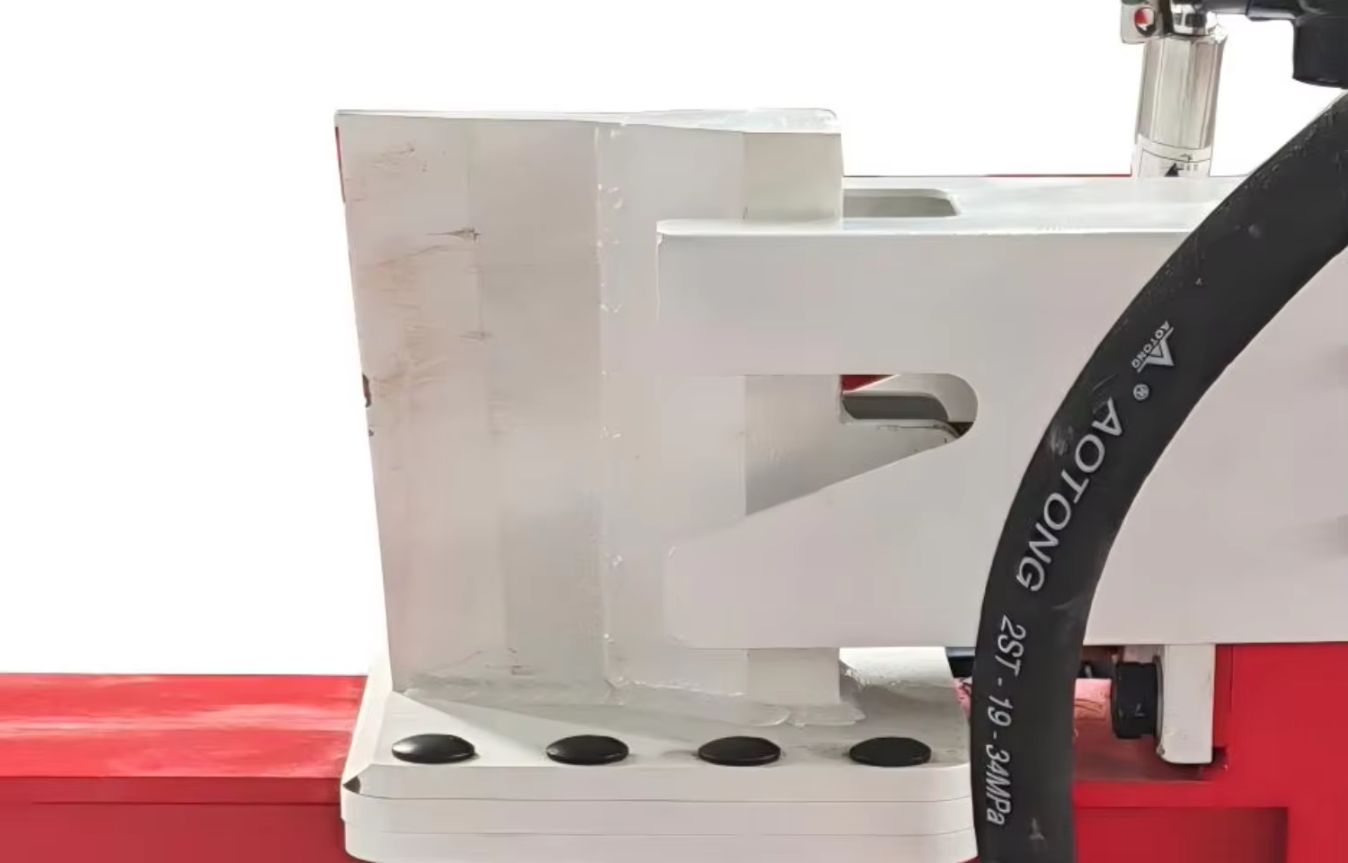

Optionen für 2-Wege- und 4-Wege-Spaltkeil

Ein 2-Wege- oder 4-Wege-Spaltkeil kann ausgewählt werden. Der 2-Wege-Keil teilt einen Stamm in zwei Abschnitte. Der 4-Wege-Keil teilt geeignete Stämme in einem Durchgang in vier Abschnitte.

Die Auswahl des Keils sollte auf den Stammdurchmesser, die Holzhärte, die Häufigkeit von Astknoten und die gewünschte Endgröße abgestimmt sein.

Schwerlast-Stahlrahmen und mobiles Layout

Die Maschine verwendet einen schweren Stahlrahmen, der den Hydraulikzylinder, den Balken, den Motor, das Ventil und die Arbeitslasten tragen soll. Das angegebene Nettogewicht beträgt 125 kg und das Bruttogewicht 145 kg. Die Maschinenabmessungen betragen 1430 × 520 × 1160 mm.

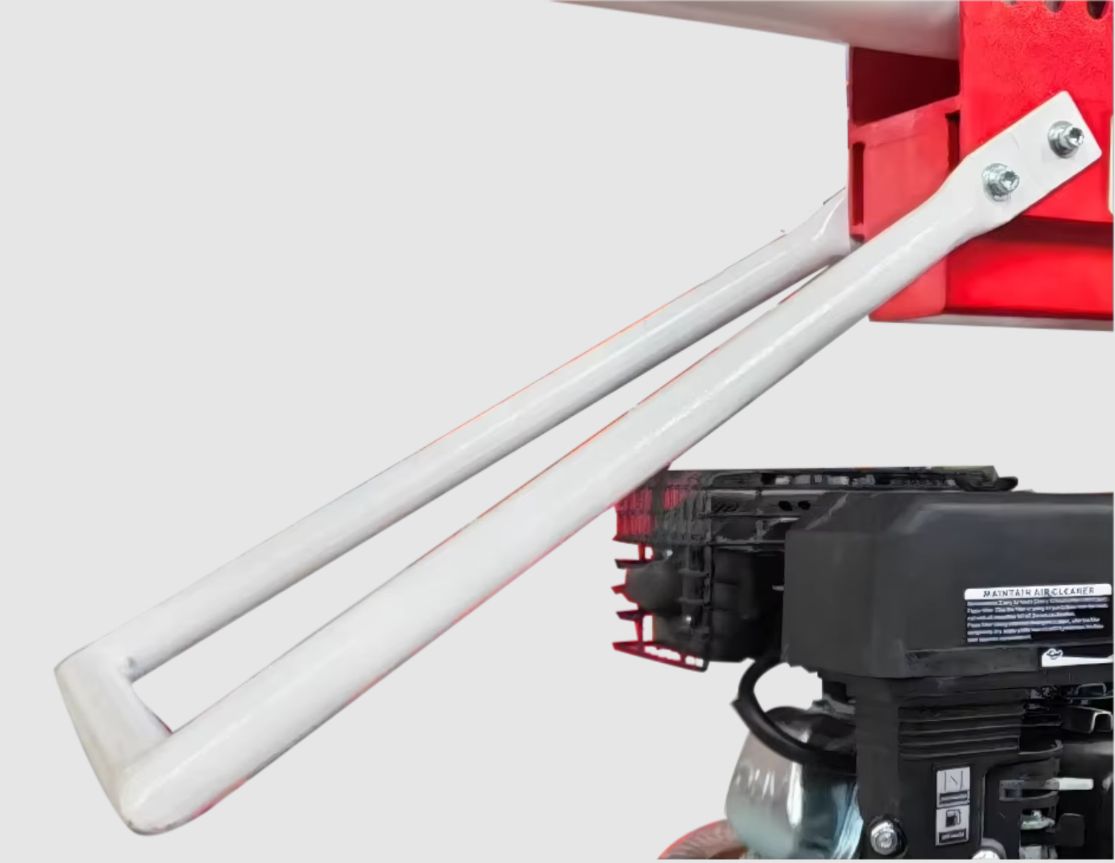

Die Reifen 4.1-3.5-4 und der Transportgriff erleichtern das Umsetzen über kurze Entfernungen.

Betriebsvorbereitung

Stellen Sie die Maschine vor der Verwendung auf festen, ebenen Boden. Prüfen Sie Motoröl, Kraftstoff, Hydrauliköl, Schläuche, Anschlüsse, Befestigungselemente, den Keilbereich, die Reifen und das Steuerventil. Halten Sie Personen vom Spaltbereich fern.

Stämme sollten vor dem Spalten geprüft werden. Eine stabile Position des Stamms hilft dem Keil, das Holz berechenbarer zu durchdringen.

Routinemäßige Wartung

Regelmäßige Wartung unterstützt eine stabile Hydraulikleistung und die Lebensdauer der Maschine. Prüfen Sie den Hydraulikölstand und achten Sie auf Leckagen an Schläuchen, Anschlüssen, Pumpe, Ventil und Zylinder.

Befestigungselemente sollten nach dem ersten Betrieb und in regelmäßigen Abständen geprüft werden. Stoppen Sie den Motor und lassen Sie den Hydraulikdruck ab, bevor Sie Wartungsarbeiten durchführen.

Anwendungshinweise

Dieses 15T-Modell ist für die allgemeine Brennholzvorbereitung und mobile Arbeiten gedacht, bei denen ein kompakter horizontaler/vertikaler Spalter bevorzugt wird.

Für eine genaue Empfehlung geben Sie den maximalen Stammdurchmesser und die maximale Länge, die Holzart, die erforderliche Tagesleistung, den bevorzugten Keil und das Zielland an.

Direkte Individualisierung ab Werk

Fabrikdirekter OEM/ODM-Service ist für Logo, Farbe, Motorauswahl, Spalthub und andere projektspezifische Anforderungen verfügbar.

Zertifizierung und Dokumentation für den Zielmarkt können für die zutreffende bestellte Konfiguration bereitgestellt werden.

Häufig gestellte Fragen

F1: Welcher Verkaufspreis wird für diese Konfiguration angezeigt?

Der aufgeführte Spezifikationspreis beträgt USD 762,67 für die definierte Tier-1-Runtong-180cc-Konfiguration. Fracht, Versicherung, Zielkosten, optionales Zubehör, kundenspezifische Artikel und Steuern sind nicht enthalten, sofern sie nicht schriftlich im Angebot aufgeführt sind.

F2: Kann die Maschine sowohl horizontal als auch vertikal arbeiten?

Ja. Der Balken kann um 90 Grad verändert werden.

F3: Welcher Motor ist in dieser Beispielkonfiguration enthalten?

Runtong 180cc luftgekühlter Viertakt-Benzinmotor mit Elektro- und Seilzugstart.

F4: Welches Hydrauliköl sollte verwendet werden?

Hydrauliköl Nr. 46, mit einem Systemvolumen von 5–6,5 L.

F5: Kann ich einen 4-Wege-Keil wählen?

Ja. Ein 2-Wege- oder 4-Wege-Keil kann ausgewählt werden.

F6: Kann der Spalthub individuell angepasst werden?

Ja. Der standardmäßig angegebene Hub beträgt 520 mm.

F7: Welche Informationen werden für ein Frachtangebot benötigt?

Bestimmungsort, Menge, Handelsklausel und optionales Zubehör.

F8: Wie hoch ist die Mindestbestellmenge?

Die Mindestbestellmenge beträgt 1 Satz.

F9: Können Logo und Farbe individuell angepasst werden?

Ja. Logo, Farbe, Motor und Spalthub können individuell angepasst werden.

F10: Wie bestätige ich, ob 15T für meine Stämme geeignet ist?

Senden Sie den maximalen Stammdurchmesser und die Länge, die Holzart, den Astzustand, die erforderliche Tagesleistung und die bevorzugte Endgröße.

Angebot und Kontakt

Für eine Konfigurationsüberprüfung und ein Versandangebot kontaktieren Sie Jerry Gao unter jerry@jerry-sawmill.com oder rufen Sie an bzw. schreiben Sie per WhatsApp an +86 188 6612 6681. Die Mindestbestellmenge beträgt 1 Satz, und Angebote für FOB, CFR, CIF und EXW sind verfügbar.
